في هذا المقال
كشف تحليل بالأشعة المقطعية لمفصلة هاتف آيفون ديو القابل للطي عن تفاصيل التصميم الميكانيكي الذي طورته “أبل”، موضحًا كيفية تثبيت الشاشة عند زوايا مختلفة، والآليات التي تساعد على تقليل ظهور التجعد في منتصفها، إلى جانب نقاط القوة والقيود المتعلقة بمتانة الشاشة ومقاومتها للخدوش.
وأجرى فريق HTX Studio، عبر “يوتيوب”، تحليلًا للمفصلة باستخدام التصوير المقطعي المحوسب (CT Scan)، بهدف الكشف عن مكوناتها الداخلية وطريقة عملها، بعدما أظهرت الاختبارات أن الهاتف لا يقتصر على وضعي الفتح الكامل والإغلاق، بل يمكن استخدامه عند زوايا متعددة لتوفير وظائف مختلفة.
مفصلة آيفون ديو تعمل عبر 6 أقسام ميكانيكية
أظهرت الاختبارات أن هاتف آيفون ديو يستطيع البقاء مفتوحًا عند زوايا تتراوح بين 15 و145 درجة.
وعندما تقل الزاوية عن 15 درجة، تتدخل المغناطيسات لإغلاق الهاتف تلقائيًا، بينما تدفعه الآلية نفسها إلى الفتح الكامل عندما تتجاوز الزاوية 145 درجة.

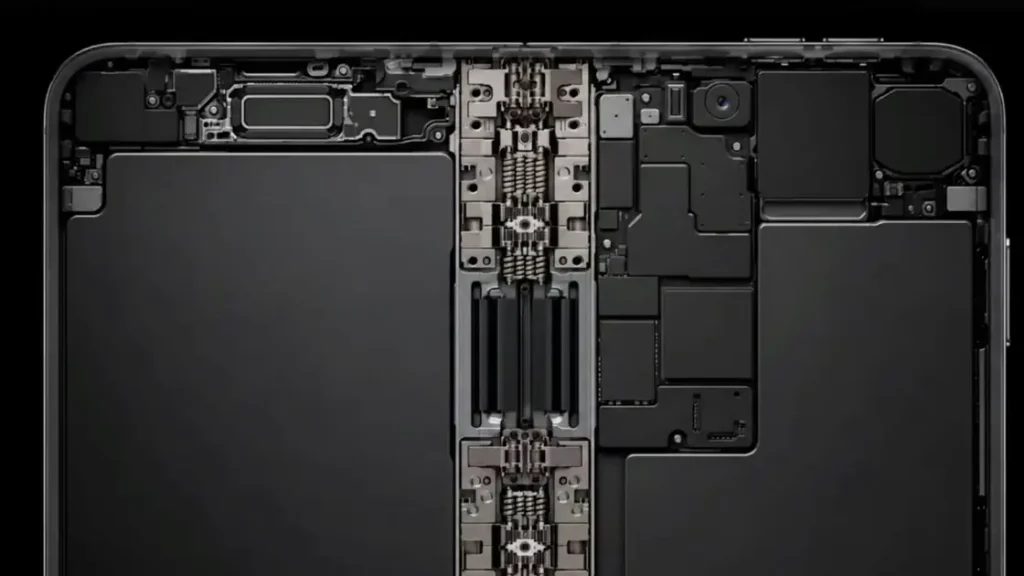

وكانت “أبل” قد أوضحت سابقًا أن المفصلة تضم ما يقرب من 100 مكون، فيما كشف التصوير المقطعي أن هذه المكونات موزعة على ستة أقسام رئيسية، بحسب تقرير نشره موقع “appleinsider” .
ويضم القسمان الموجودان عند الطرفين مفصلات متصلة بمحور مركزي، بينما يحتوي قسم آخر على مجموعة من التروس التي تضمن تحرك جانبي الهاتف بالتزامن، بحيث يظل كلاهما متناسقًا تقريبًا بصرف النظر عن زاوية الفتح.
أما العنصر الأبرز في التصميم، فيتمثل في قسمين يقعان أعلى منتصف المفصلة وأسفله، ويضمان مزيجًا من النوابض والكامات الميكانيكية التي تتفاعل مع بعضها لدعم حركة الشاشة أو مقاومتها بحسب زاوية فتح الهاتف.
ووفقًا لشرح HTX Studio، تتداخل الكامات عندما تكون الشاشة مفتوحة بالكامل، بينما تضغط النوابض عليها لتقاوم الدوران وتثبت الشاشة في موضعها.
وعند طي الهاتف، تنضغط النوابض بفعل حركة الكامات، فتولد قوة مقاومة تساعد على التحكم في حركة المفصلة وموازنة وزن الهاتف.
وتتكرر هذه البنية الميكانيكية في الجزأين العلوي والسفلي من المفصلة، بما يضمن توزيع القوى بصورة متوازنة.
أما القسم السادس، الموجود في المنتصف، فيبدو خاليًا من الأجزاء المتحركة، إذ يوفر مساحة لعبور الكابلات المرنة التي تصل بين جانبي الهاتف دون إعاقة حركتها.
كيف نجحت أبل في تقليل ظهور تجعد الشاشة؟
يمثل التجعد في منتصف الشاشة إحدى أبرز المشكلات التي تواجه الهواتف القابلة للطي، لكن تصميم آيفون Duo يعتمد على مجموعة من الحلول لتقليل ظهوره.
وكانت “أبل” قد أوضحت أن شاشة الهاتف تتضمن عشر طبقات زجاجية تسهم في إخفاء أثر الطي، إلى جانب استخدام سطح عرض ذي ملمس نانوي، بدلًا من الأسطح اللامعة الشائعة في كثير من الهواتف القابلة للطي، والتي قد تجعل التجعد أكثر وضوحًا تحت الإضاءة.
وكشف التصوير المقطعي أيضًا عن تفاصيل ما يُعرف باسم “مساحة الانحناء”، وهي المساحة التي تسمح للشاشة بالانحناء ضمن نصف قطر محدد عند طي الهاتف.
وتوضح HTX Studio الفكرة من خلال تشبيه الشاشة بورقة؛ فعند طي الورقة على شكل منحنى واسع، يقل أثر الطي عند فردها، بينما يؤدي الضغط عليها حتى تصبح مسطحة تمامًا إلى ظهور خط طي أكثر وضوحًا.
وبحسب التحليل، يبلغ عرض مساحة الانحناء في مفصلة آيفون Duo نحو 3.85 ملم عند أوسع نقطة، وهو نطاق قريب من القياسات التي تتراوح بين 3.8 و4.2 ملم في هواتف أخرى قابلة للطي، وفقًا للمقارنة التي عرضها الفيديو.
مقاومة الغبار والصدمات.. تصميم مختلف عن المنافسين
حصل آيفون ديو على تصنيف IP68 لمقاومة الغبار والماء، وهي ميزة لا تزال نادرة نسبيًا في الهواتف القابلة للطي.
ومع ذلك، لا يعني هذا التصنيف أن الهاتف محصن ضد جميع الظروف، أو أنه يمكن تعريضه للرمال دون مخاطر.
وتعتمد بعض الهواتف المنافسة على نتوءين صغيرين أعلى منطقة الطي وأسفلها، بهدف حماية المفصلة عند سقوط الجهاز، وتوزيع جزء من قوة الصدمة على الجوانب المعدنية بدلًا من انتقالها مباشرة إلى الشاشة.
لكن آيفون ديو لا يستخدم هذه النتوءات، إذ تتميز شاشته بسطح أملس بالكامل.
ويساعد تصميم المفصلة المغلف بغلاف من التيتانيوم على تعزيز قوة التجميع الداخلي، مع توفير حماية إضافية للمكونات الميكانيكية.
اختبارات تكشف حدود مقاومة الشاشة للخدوش
يدعم آيفون Duo استخدام قلم أبل الإلكتروني، لكن الكتابة على الشاشة القابلة للطي تثير تساؤلات بشأن قدرتها على مقاومة الخدوش، خصوصًا مع الضغط المتكرر برأس القلم.
واختبر فريق HTX Studio الشاشة باستخدام قلم “أبل” وأقلام رصاص تتدرج صلابتها من 6B إلى 8H، ضمن إعداد يطبق قوة ضغط تبلغ 100 غرام.
وأظهرت النتائج ظهور أثر خفيف على الشاشة عند استخدام قلم بدرجة صلابة 6H، لكنه لم يكن محسوسًا عند تمرير الإصبع فوقه.
أما عند استخدام قلم بدرجة صلابة 8H، فقد ظهرت خدوش أكثر وضوحًا، وأصبحت محسوسة عند لمس سطح الشاشة.
ورغم ذلك، أشار التقرير إلى أن أداء الشاشة في هذه الاختبارات يبدو أفضل من أداء العديد من الهواتف المنافسة القابلة للطي، دون تقديم مقارنة رقمية شاملة بين الأجهزة.
ويقدم تحليل الأشعة المقطعية نظرة تفصيلية على التصميم الداخلي لمفصلة آيفون Duo وآليات عملها، لكنه لا يغني عن اختبارات الاستخدام الفعلي التي تكشف مدى تحمل الهاتف للصدمات والضغط والخدوش في ظروف الحياة اليومية.
